概述：SIMATIC S7-200 系列 PLC 適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200 系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此 S7-200系列具有極高的性能/價格比。S7-200系列出色表現在以下幾個方面：
•  極高的可靠性
•  極豐富的指令集
•  易于掌握
•  便捷的操作

•  豐富的內置集成功能

•  實時特性

•  強勁的通訊能力

•  豐富的擴展模塊

S7-200 系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單
控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：
•  沖壓機床
•  磨床
•  印刷機械
•  橡膠化工機械
•  中央空調
•  電梯控制
•  運動系統

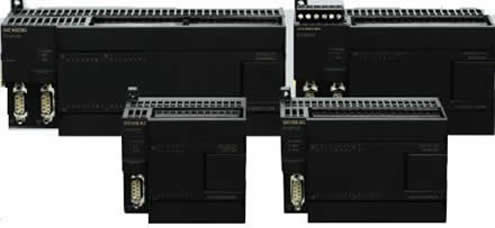

S7-200系列 PLC可提供 4個不同的基本型號的
8種 CPU供您使用。

本機集成 6 輸入/4 輸出共 10 個數字量 I/O 點。無 I/O 擴展能力。6K 字節程序和數據存儲空間。 4個獨立的30kHz高速計數器， 2路獨立的20kHz高速脈沖輸出。1 個 RS485 通訊/編程口，具有 PPI 通訊協議、MPI 通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。



機集成 8 輸入/6 輸出共 14 個數字量 I/O 點。可連接 2 個擴展模塊，最大擴展至 78路數字量 I/O點或 10路模擬量 I/O 點。6K字節程序和數據存儲空間。4 個獨立的 30kHz 高速計數器，2 路獨立的 20kHz 高速脈沖輸出，具有 PID 控制器。1 個 RS485 通訊/編程口，有 PPI 通訊協議、MPI 通訊協議和自由方式通訊能力。是具有擴展能力的、適應性更廣泛的全功能控制器





本機集成 14 輸入/10 輸出共 24 個數字量 I/O 點。可連接 7 個擴展模塊，

最大擴展至 168路數字量 I/O點或 35路模擬量I/O 點。16K字節程序和

數據存儲空間。6 個獨立的 30kHz 高速計數器，2 路獨立的 20kHz 高速

脈沖輸出，具有 PID 控制器。1 個 RS485 通訊/編程口，具有 PPI 通訊

協議、MPI 通訊協議和自由方式通訊能力。I/O 端子排可很容易地整體

拆卸。是具有較強控制能力的控制器。





本機集成14輸入/10輸出共 24個數字量 I/O點，2輸入/1輸出共 3個模擬量 I/O點， 可連接 7個擴展模塊， 最大擴展至 168路數字量 I/O點或 38路模擬量 I/O 點。22K 字節程序和數據存儲空間，6 個獨立的高速計數器(100KHz)，2 個 100KHz 的高速脈沖輸出，2 個 RS485 通訊/編程口，具有 PPI 通訊協議、MPI 通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量 I/O，位控特性，自整定 PID 功能，線性斜坡脈沖指令，診斷 LED，數據記錄及配方功能等。

是具有模擬量 I/O 和強大控制能力的新型 CPU。





本機集成 24輸入/16輸出共 40個數字量 I/O 點。可連接 7個擴展模塊，最大擴展至 248 路數字量 I/O 點或 35 路模擬量 I/O 點。26K 字節程序和數據存儲空間。6 個獨立的 30kHz 高速計數器，2 路獨立的 20kHz 高速脈沖輸出，具有 PID 控制器。2 個 RS485 通訊/編程口，具有 PPI 通訊協議、MPI 通訊協議和自由方式通訊能力。I/O 端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強的模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能。可完全適應于一些 4復雜的中小型控制系統S7- 200 CN可編程控制器
    名稱 訂貨號
    中央處理器 CPU
    CPU 222 CN DC/DC/DC 8DI/6DO 6ES7 212-1AB23-0XB8
    CPU 222 CN AC/DC/Relay 8DI/6DO R 6ES7 212-1BB23-0XB8
    CPU 224 CN DC/DC/DC 14DI/10DO 6ES7 214-1AD23-0XB8
    CPU 224 CN AC/DC/Relay 14DI/10DO R 6ES7 214-1BD23-0XB8
    CPU 224XP CN DC/DC/DC 14DI/10DO 6ES7 214-2AD23-0XB8
    CPU 224XP CN AC/DC/Relay 14DI/10DO R 6ES7 214-2BD23-0XB8
    CPU 226 CN DC/DC/DC 24DI/16DO 6ES7 216-2AD23-0XB8
    CPU 226 CN AC/DC/Relay 24DI/16DO R 6ES7 216-2BD23-0XB8
    擴展模塊 EM
    EM 221 CN 8DI 24 VDC 6ES7 221-1BF22-0XA8
    EM 221 CN 16DI 24 VDC 6ES7 221-1BH22-0XA8
    EM 222 CN 8DO 24 VDC 6ES7 222-1BF22-0XA8
    EM 222 CN 8DO R 6ES7 222-1HF22-0XA8
    EM 223 CN 4DI / 4DO 24 VDC 6ES7 223-1BF22-0XA8
    EM 223 CN 4DI 24 VDC / 4DO R 6ES7 223-1HF22-0XA8
    EM 223 CN 8DI / 8DO 24 VDC 6ES7 223-1BH22-0XA8
    EM 223 CN 8DI 24 VDC / 8DO R 6ES7 223-1PH22-0XA8
    EM 223 CN 16DI / 16DO 24 VDC 6ES7 223-1BL22-0XA8
    EM 223 CN 16DI 24 VDC / 16DO R 6ES7 223-1PL22-0XA8
    EM 223 CN 32DI / 32DO 24 VDC 6ES7 223-1BM22-0XA8
    EM 223 CN 32DI 24VDC / 32DO R 6ES7 223-1PM22-0XA8
    EM 231 CN 4AI 6ES7 231-0HC22-0XA8
    EM 231 CN 2AI熱電阻 6ES7 231-7PB22-0XA8
    EM 231 CN 4AI熱電偶 6ES7 231-7PD22-0XA8
    EM 232 CN 2AO 6ES7 232-0HB22-0XA8
    EM 235 CN 4AI / 2AO（實際的物理點數為;4AI / 1AO） 6ES7 235-0KD22-0XA8
    S7- 200可編程控制器
    名稱 訂貨號
    中央處理器 CPU
    CPU 221 DC/DC/DC 6DI/4DO 6ES7 211-0AA23-0XB0
    CPU 221 AC/DC/Relay 6DI/4DO R 6ES7 2110-BA23-0XB0
    CPU 222 DC/DC/DC 8DI/6DO 6ES7 2121-AB23-0XB0
    CPU 222 AC/DC/Relay 8DI/6DO R 6ES7 212-1BB23-0XB0
    CPU 224 DC/DC/DC 14DI/10DO 6ES7 214-1AD23-0XB0
    CPU 224 AC/DC/Relay 14DI/10DO R 6ES7 214-1BD23-0XB0
    CPU 224XP DC/DC/DC 14DI/10DO/2AI/1AO 6ES7 214-2AD23-0XB0
    CPU 224XP AC/DC/Relay 14DI/10DO R/2AI/1AO 6ES7 214-2BD23-0XB0
    CPU 226 DC/DC/DC 24DI/16DO 6ES7 216-2AD23-0XB0
    CPU 226 AC/DC/Relay 24DI/16DO R 6ES7 216-2BD23-0XB0
    擴展模塊 EM
    EM 221 8DI 24 VDC 6ES7 221-1BF22-0XA0
    EM 221 8DI 120/230 VAC 6ES7 221-1EF22-0XA0
    EM 221 16DI 24 VDC 6ES7 221-1BH22-0XA0
    EM 222 8DO 24 VDC 6ES7 222-1BF22-0XA0
    EM 222 8DO R 6ES7 222-1HF22-0XA0
    EM 222 8DO 120/230 VAC 6ES7 222-1EF22-0XA0
    EM 222 4DI 24 VDC-5A 6ES7 222-1BD22-0XA0
    EM 222 4DI R-10A 6ES7 222-1HD22-0XA0
    EM 223 4DI / 4DO 24 VDC 6ES7 223-1BF22-0XA0
    EM 223 4DI 24 VDC / 4DO R 6ES7 223-1HF22-0XA0
    EM 223 8DI / 8DO 24 VDC 6ES7 223-1BH22-0XA0
    EM 223 8DI 24 VDC / 8DO R 6ES7 223-1PH22-0XA0
    EM 223 16DI / 16DO 24 VDC 6ES7 223-1BL22-0XA0
    EM 223 16DI 24 VDC / 16DO R 6ES7 223-1PL22-0XA0
    EM 223 32DI / 32DO 24 VDC 6ES7 223-1BM22-0XA0
    EM 223 32DI 24 VDC / 32DO R 6ES7 223-1PM22-0XA0
    EM 231 4AI 6ES7 231-0HC22-0XA0
    EM 231 2AI熱電阻 6ES7 231-7PB22-0XA0
    EM 231 4AI熱電偶 6ES7 231-7PD22-0XA0
    EM 232 2AO 6ES7 232-0HB22-0XA0
    EM 235 4AI / 2AO（實際的物理點數為：4AI / 1AO） 6ES7 235-0KD22-0XA0
    EM 241 Modem 6ES7 241-1AA22-0XA0
    EM 253 定位模塊 6ES7 253-1AA22-0XA0
    EM 277 PROFIBUS-DP 6ES7 277-0AA22-0XA0
    CP 243-1 以太網模塊 6GK7 243-1EX00-0XE0
    CP 243-1 IT 版以太網模塊 6GK7 243-1GX00-0XE0
    CP 243-2 AS-I 接口模塊 6GK7 243-2AX01-0XA0
    卡和電纜
    MC 291 32K x 8 EEPROM 存儲器盒 6ES7 291-8GE20-0XA0
    存儲卡 64K 6ES7 291-8GF23-0XA0
    存儲卡 256K 6ES7 291-8GH23-0XA0
    CC 292 CPU 22x 時鐘 / 日期電池盒 6ES7 297-1AA20-0XA0
    CC 292 CPU 23x 時鐘 / 日期電池盒 新 6ES7 297-1AA23-0XA0
    BC 293 CPU 22x 電池盒 6ES7 291-8BA20-0XA0
    擴展電纜 I / O 擴展 0.8米，CPU 22X/EM 6ES7 290-6AA20-0XA0
    編程電纜,PC/PPI,RS232/485轉換,帶光電隔離,最大187.5K波特率,支持多主站 6ES7 901-3CB30-0XA0
    編程電纜,PC/PPI,USB/485轉換,帶光電隔離,最大187.5K波特率,支持多主站 6ES7 901-3DB30-0XA0
    編程軟件
    STEP 7-Micro/WIN 32(V3.2)單用戶授權(CD-ROM) 6ES7 810-2BC02-0YX0
    STEP 7-Micro/WIN 32(V3.2)升級授權(CD-ROM) 6ES7 810-2BC02-0YX3
    STEP 7-Micro/WIN 32(V4.0)單用戶授權(包含SP3升級包) 6ES7 810-2CC03-0YX0
    STEP 7-Micro/WIN 32(V4.0)升級授權 6ES7 810-2CC03-0YX3
    電纜，網絡連接器，中斷器
    MPI電纜 6ES7 901-0BF00-0AA0
    PROFIBUS_電纜 6XV1 830-0AH10
    網絡總線連接器，帶編程口，垂直電纜出線 6ES7 972-0BB11-0XA0
    網絡總線連接器，不帶編程口，垂直電纜出線 6ES7 972-0BA11-0XA0
    網絡總線連接器，不帶編程口，35度 垂直電纜出線 6ES7 972-0BA40-0XA0
    網絡總線連接器，帶編程口，35度 垂直電纜出線 6ES7 972-0BB40-0XA0
    CPU 22X/EM 端子連接塊，7個端子，可拆卸 6ES7 292-1AD20-0AA0
    CPU 22X/EM 端子連接塊，12個端子，可拆卸 6ES7 292-1AE20-0AA0
    RS-485 IP 20 中繼器，隔離 6ES7 972-0AA00-0XA0
    附件
    接地端子，10個 6ES5 728-8MA11
    現場接線端子排,12個（用于CPU221,CPU222）10個/包 6ES7 290-2AA00-0XA0
    備用端子蓋板（1套），包括各種CPU和擴展模塊 6ES7 291-3AX20-0XA0
    8個端子數字量輸入模擬開關，用于CPU及擴展模塊 6ES7 274-1XF00-0XA0
    14個端子數字量輸入模擬開關，用于CPU及擴展模塊 6ES7 274-1XH00-0XA0
    24個端子數字量輸入模擬開關，用于CPU及擴展模塊 6ES7 274-1XH00-0XA0
